RDS Magazine Dryer - Rehm Thermal Systems GmbH

最高温度可达300℃

残氧量<5000ppm O₂

得益于良好的气密性和隔热性

迈入干燥工艺的新台阶

锐德新型RDS magazine干燥系统是为电源模组开发的最佳惰性气体加热系统。制程温度最高可达300℃，炉膛残氧量可低于5000 ppm O2。得益于良好的气密性和隔热性，制程中可保持稳定的高温曲线。该系统特别适用于半导体应用、混合结构和电子组件舱的热处理。例如，在风力涡轮机，电动汽车或太阳能领域的逆变器中的电子元件。

下载
RDS Magazine Dryer

下载
产品预览

N₂通路

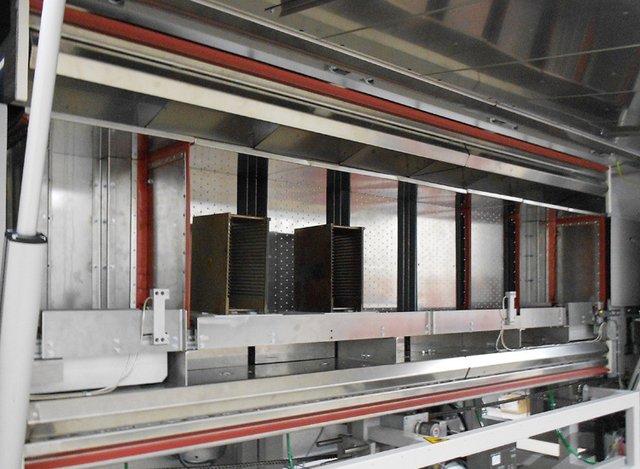

该系统由进出口的气闸区、四个加热区以及一个冷却区组成。为了获得低残氧率的气体环境，需要在相应的炉膛舱室内配备气闸。传输通路由出入口的气闸分隔成三段式传输，气闸隔板可以独立地打开和关闭，用于防止空气流入，保持低残氧量的氮气环境，由此来确保稳定的惰性气体制程。

传输系统

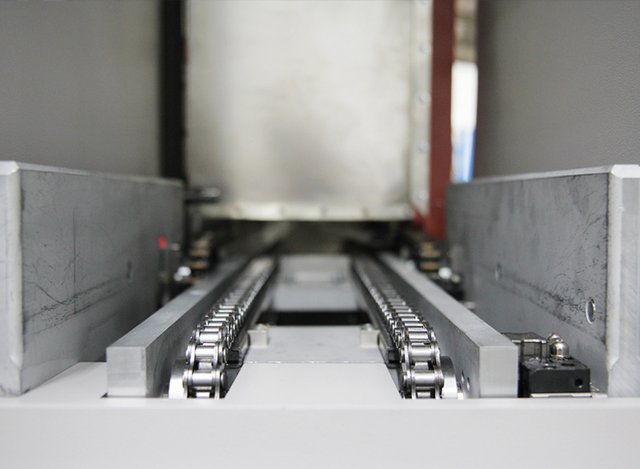

组件舱通过“起重运输”方式传输到气闸区。在装载期间，传输单元通过升降电机降低到炉膛传输轨道下方，同时将组件舱载入炉膛传输轨道上。从轨道上卸载组件舱则采用相反的方式。该系统的原型机采用了手动装卸方式。经过设计升级后，可根据客户需要配备自动装卸系统。灵活的运输方式，确保了该系统具有更为广泛的应用属性，不管是小批量的原型试产还是大批量的规模化生产，都能够轻松应对。

隔板和隔热层

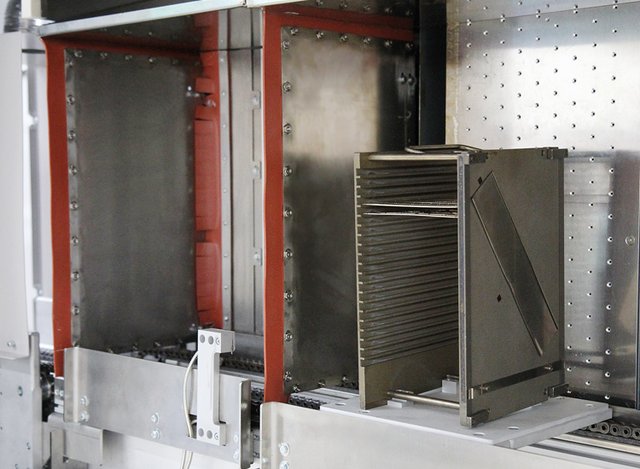

由于炉膛的隔热层厚度达到了80毫米，并且采用了隔板使炉膛与外界环境形成了很好的热分离，有效防止了炉膛内的热气流与外界冷空气产生热量交换，实现了更低的系统能耗。

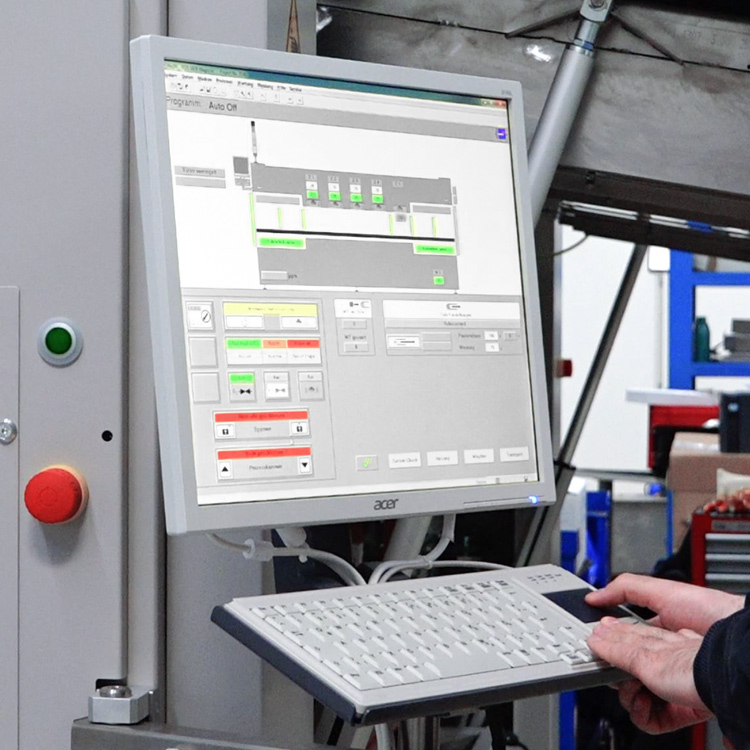

RDS涂装干燥系统的Visu操作软件具有直观的触屏操作界面，大大减少了人员的配置和培训成本。借助Machine View，所有相关参数在主屏幕中皆一目了然。您可以使用相应的工具按照产品类别记录干燥制程，并将其集成到可追溯性程序中。只需点击几下即可获得全面的文档。它还提供多级密码保护管理、语言选择、数据记录和维护日志。
